Centrum Zdrowia w Leverkusen w Niemczech
| Informacje | |
|---|---|
| Tytuł praktyki | Alternatywne pozyskiwanie energii ze ścieków |
| Przykład realizacji | Centrum Zdrowia w Leverkusen w Niemczech |
| Galeria realizacji |

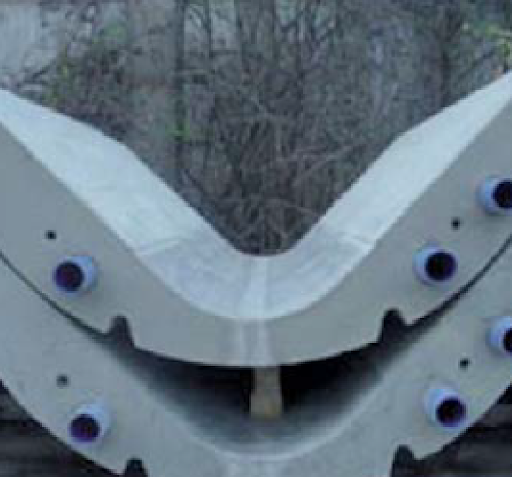

Prefabrykaty betonowe z wbudowanym wymiennikiem ciepła w Leverkusen; Źródło: Kuliczkowski P., 2010 |
| Główne cele | Odzysk ciepła ze ścieków szarych na potrzeby przygotowania ciepłej wody użytkowej oraz chłodzenia budynku |
| Sektory | Gospodarka wodna – gospodarka ściekowa |
| Główne zagrożenia klimatyczne | Fale upałów |
| Główne działania | W Centrum Zdrowia w Leverkusen zbudowano instalację wykorzystującą ścieki jako źródło energii cieplnej na potrzeby grzania oraz chłodzenia budynków. W projekcie zastosowano pompę ciepła o mocy grzewczej 242 kW oraz 200 kW mocy chłodniczej. Proces odzysku ciepła ze ścieków polega na tym, że pompa ciepła pobiera energię cieplną ze środowiska, a następnie podnosi jej temperaturę użyteczną dla celów ogrzewania za pomocą czynnika chłodniczego. Upraszczając pompa ciepła pobiera ciepło ze ścieków i przekazuje je do instalacji domowych w postaci energii cieplnej. Dolnym źródłem ciepła są ścieki szare. Ciepło odbierane jest ze strumienia ścieków za pomocą specjalnego wymiennika umieszczonego w kolektorze. Pompa ciepła skonstruowana jest w taki sposób, że umożliwia odwrócenie obiegu i wytwarzanie chłodu na potrzeby klimatyzacji. Wówczas nadmiar ciepła z czynnika pośredniczącego przekazywany jest do ścieków, które charakteryzują się zdecydowanie lepszymi parametrami (niższą temperaturą) niż powietrze zewnętrzne, a dzięki temu układ chłodniczy może pracować ze stałą i wysoką wydajnością. |
| Efekty | Pompa ciepła dostarcza w ciągu roku ok. 68% energii używanej do ogrzania oraz chłodzenia budynku. Został osiągnięty jeden z głównych celów projektu, jakim było zastosowaniu ekologicznego źródła energii. Instalacja pracując na bazie pompy ciepła, emituje o 22% mniej dwutlenku węgla w trybie grzania oraz o 11% mniej niż tradycyjne układy grzewcze i chłodnicze. |
| Proces wdrażania | Centrum Zdrowia, o powierzchni ponad 12 tys. m2, pełni rolę Ośrodka Zdrowia i posiada również zaplecze usługowo-rekreacyjno-gastronomiczne nastawione na promocję zdrowego trybu życia. Z uwagi na przeznaczenie oraz charakter tego budynku inwestorowi zależało na zastosowaniu ekologicznego źródła energii. Wymiennik ciepła składający się z 40 prefabrykowanych elementów o długości 3 m, zainstalowany jest na kolektorze miejskim znajdującym się w odległości 40 m od budynku. Rozwiązanie takie pozwoliło na znaczne obniżenie kosztów inwestycyjnych w porównaniu z drugim rozważanym wariantem – budową bypassu (rozwiązanie zastosowane w Winterthur w Szwajcarii). Projekt został zrealizowany we współpracy z firmą Rabtherm AG z Zurychu. Zastosowanie systemów odzysku ciepła nie pokrywa całkowitego zapotrzebowania na ciepłą wodę użytkową, ale przynosi znaczące oszczędności przy zastosowaniu ciepła odpadowego. |
| Uzasadnienie dlaczego projekt jest przykladem dobrej praktyki | Zastosowanie tej technologii jest innowacyjnym przedsięwzięciem umożliwiającym wykorzystanie ciepła będącego produktem ubocznym funkcjonowania gospodarstw domowych. Wraz z odprowadzanymi ściekami tracona jest ogromna część energii, która z uwagi na dość wysoką względem otoczenia temperaturę stanowi doskonałe źródło energii dla pomp ciepła i pozwala na ich stabilizację i bardziej wydajną pracę. Zastosowanie tej praktyki pozyskiwania energii ze ścieków szarych jest nie tylko korzystne finansowo, ale przede wszystkim ekologicznie, ponieważ zostaje pozyskana znaczna część energii, co zmniejsza zużycie malejących zasobów paliw kopalnych. Skutkuje również zmniejszeniem emisji zanieczyszczeń powietrza, w tym dwutlenku węgla, co pozytywnie wpływa na lokalną jakość powietrza. |
| Miejsce realizacji | Niemcy, Leverkusen |
| Metryka działania | Kontakt: Centrum Zdrowia, Am Gesundheitspark 11, Leverkusen, Niemcy Strona internetowa: www.rabtherm.com Data realizacji: 2010-2011 Lokalizacja projektu: Leverkusen, Niemcy
Źródło: www.openstreetmap.org |
| Literatura | Kuliczkowski P. Alternatywne pozyskiwanie energii z kanałów sanitarnych za pomocą technologii bezwykopowych. 2010. (marzec – kwiecień, 55-58. Technologie bezwykopowe Ścieki jako dolne źródło dla pomp ciepła |
